Сушильный шкаф с солнечным воздушным коллектором

Вариант создания солнечной сушки для фруктов и овощей от Максима Бабаева. Он сделал ее из того, что нашел во дворе своей бабушки, как прототип солнечной сушки с воздушным аэратором Solar Thunder X5 RS Turbo.

Преимуществом такого дегидратора в том, что здесь прикреплен солнечный воздушный коллектор, где и происходит нагрев воздуха, который поступает через нижние вентиляционные отверстия. Нагретый воздух, поднимается вверх, через рамки, на которых происходит сушка фруктов и овощей, и выходит через верхнее вентиляционное отверстие.

По сути, воздушный коллектор это просто короб, на дно которого уложен утеплитель (опилки или минеральная вата), а сверху утеплителя уложен лист тонкого металла (выполняющий роль абсорбера), выкрашенный черной термостойкой краской. Сверху, короб накрыт стеклом.

Итак берем стекло оконное толщиной около 3 мм размером 74х44 см и металлический лист 0,8 мм.

окно и бляха

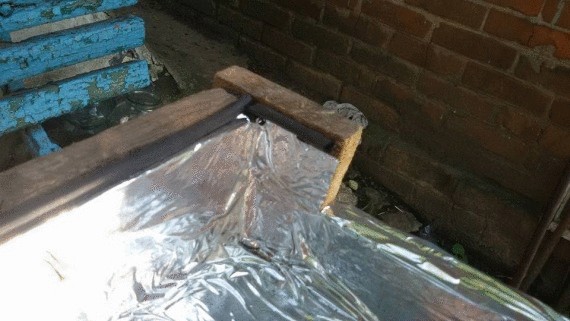

Делаем деревянный короб для аэратора и утепляем его стекловатой. Сверху алюминиевая пленка.
аэратор для сушки: Органические фермы, экофермы, городские фермы,
Для уплотнения стыков между рамой и стеклом прокладываем обычный резиновый оконный уплотнитель.
резиновый уплотнитель: Органические фермы, экофермы, городские фермы,

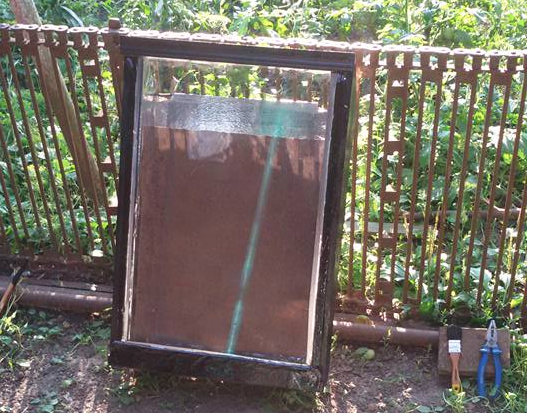

Стекло закрепляем металлическими полосками и деревянными планками, гвоздями прибиваем к раме. Все закрашиваем черной краской.
аэратор для сушки

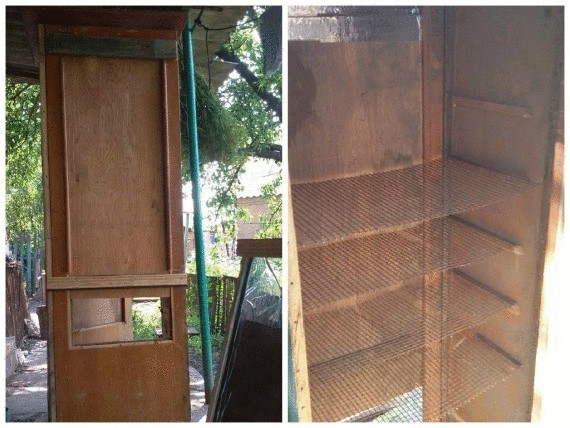

Из старых шкафа делаем саму сушку для овощей. Полки сделали из старой металлической сетки для циплят.
сушка из шкафа

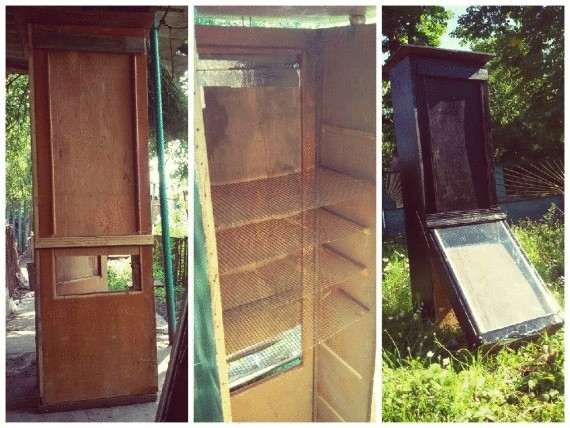

Получился вот такой солнечный дегидратор. Воздух попадает снизу в воздушный коллектор и от металлического листа нагревается и поднимается вверх, где происходит весь процесс сушки овощей.
дегидратор для овощей
Источник: econet.ru
